高速稳定节能
铸 就 切 实 效 益

每个动作都更快，
缩短循环时间。
即使是重刀具也能
保持原本速度。

通过机电一体化开发的NC装置，
最大限度发挥机床性能，实现每个动作的高速化。
通过优化高加减速主轴和刀库动作，
实现高速刀具更换，大幅缩短循环时间。
SPEEDIO即使在使用重刀具时也能维持刀具更换速度，
发挥高生产效率。

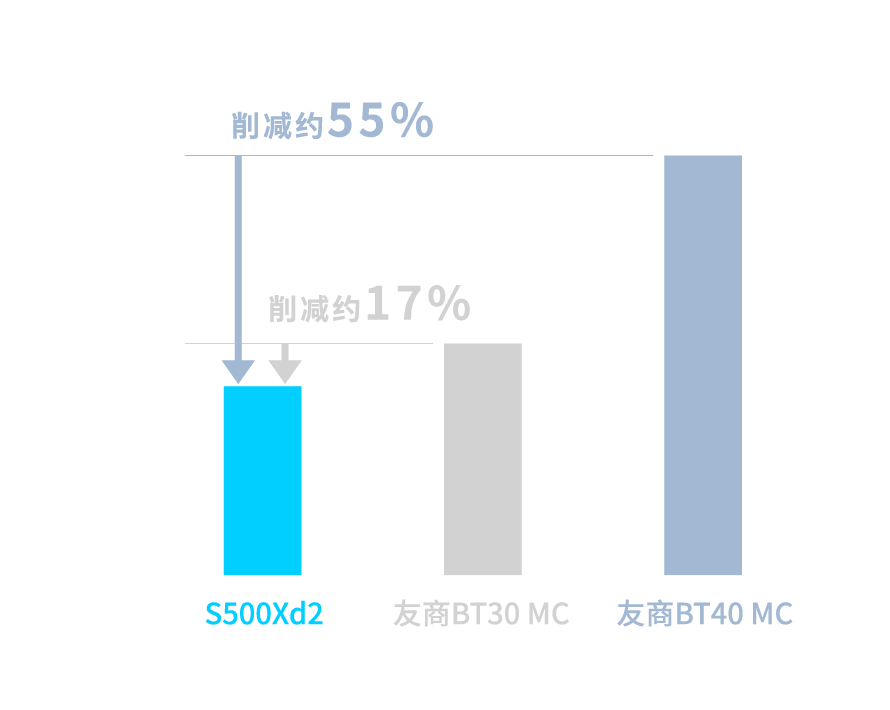

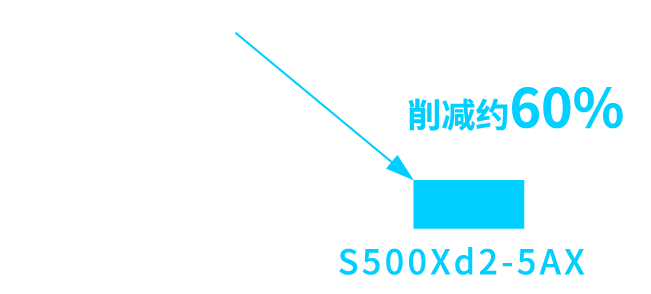

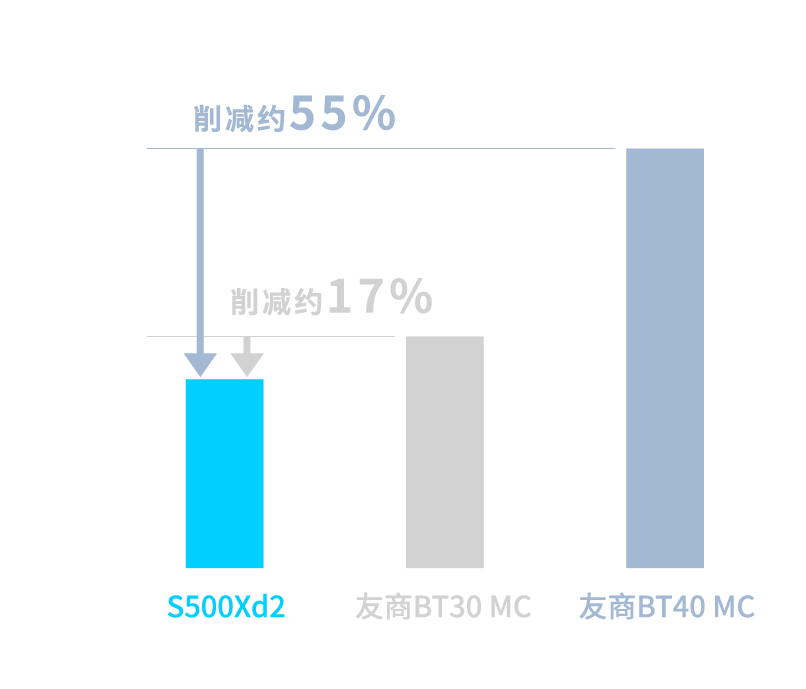

• ■循环时间（秒）

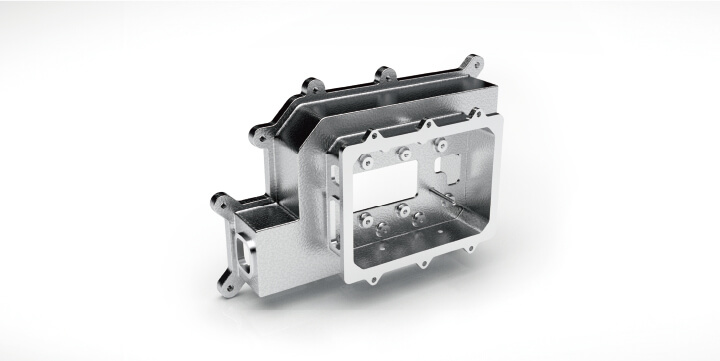

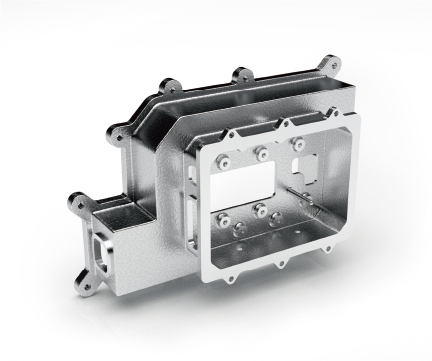

  ※用SPEEDIO加工逆变器外壳的案例之一。

• ■计算条件

  加工程序

  逆变器外壳

  ■主要加工内容

  平面加工

  D50面铣刀等

  钻孔

  D4.0钻头等

  铣削

  D20立铣刀　等

  攻丝

  M5×0.8丝锥　等

  ■加工示意图

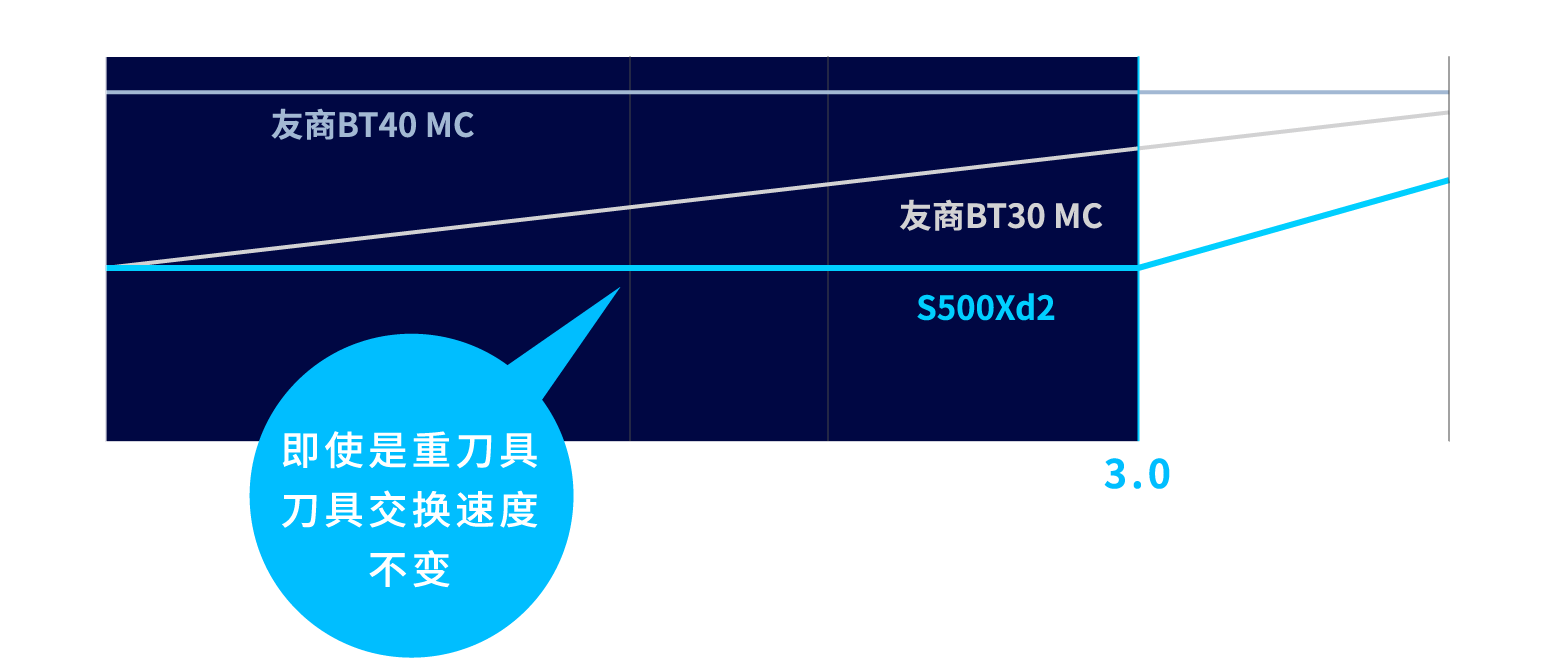

即使是重刀具
刀具交换时间（Tool-Tool）也
不会变慢的S系列

•

  ※图表为示意图。

•

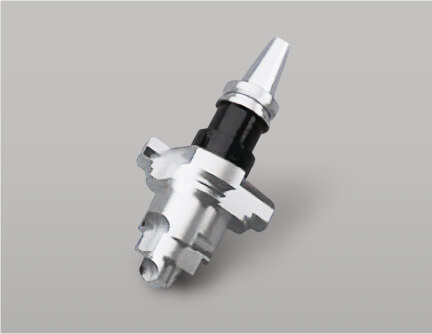

  对于量产现场常用的
  3kg台阶式刀具
  SPEEDIO依旧实现
  高速交换

标配自动检测、冲洗、复检功能，
防止切屑卡入刀柄。
通过减少加工不良，
实现稳定生产。

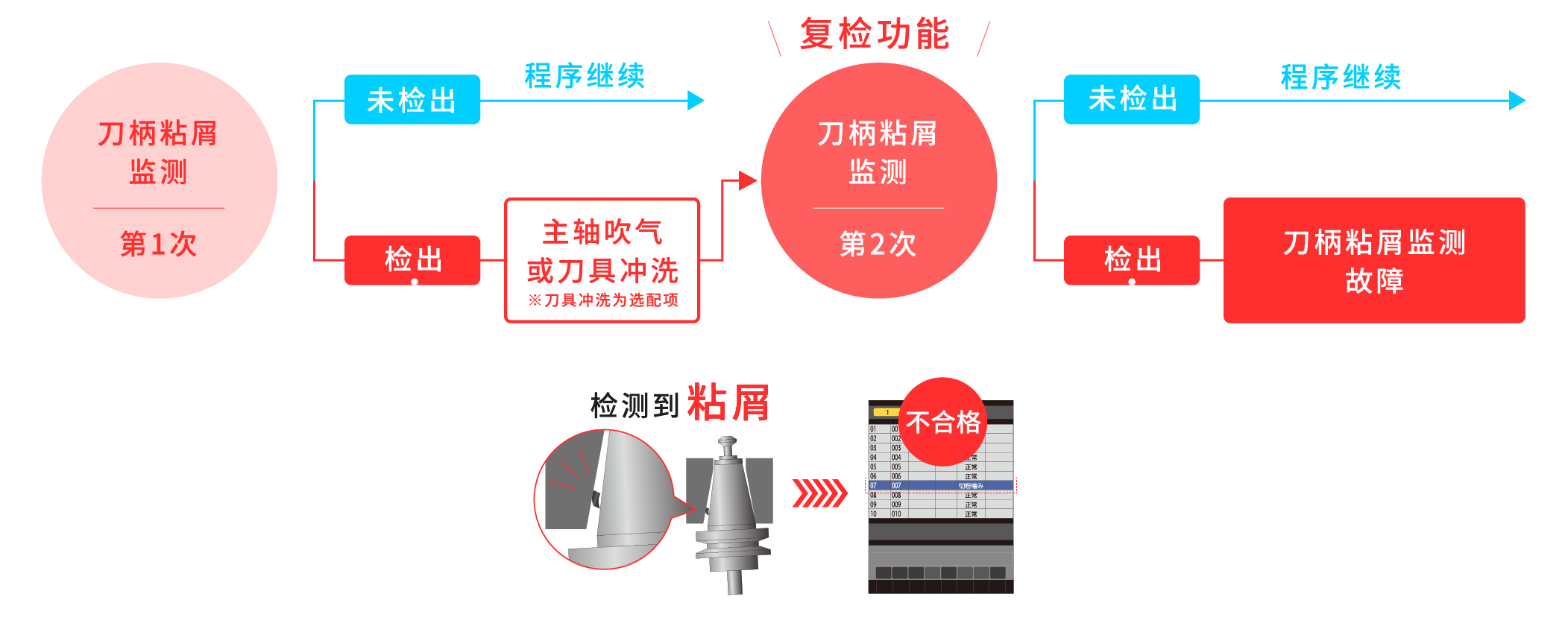

S系列标配“粘屑监测功能”。
在换刀时监测主轴与刀柄之间有无粘屑，防止加工不良品流出。
此外，通过自动刀具冲洗和粘屑复检功能，
可以减少麻烦的小停顿，保持设备稳定运行。

凭借SPEEDIO
Blue Technology实现的
卓越节能性能
获得多项
政府节能补贴。

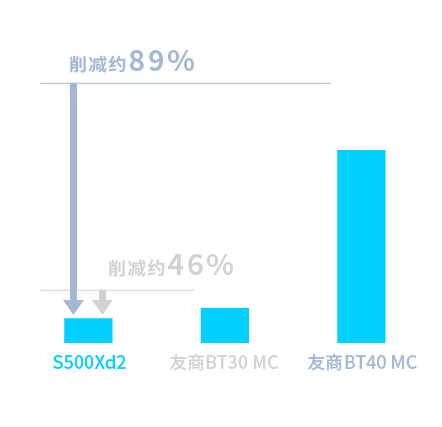

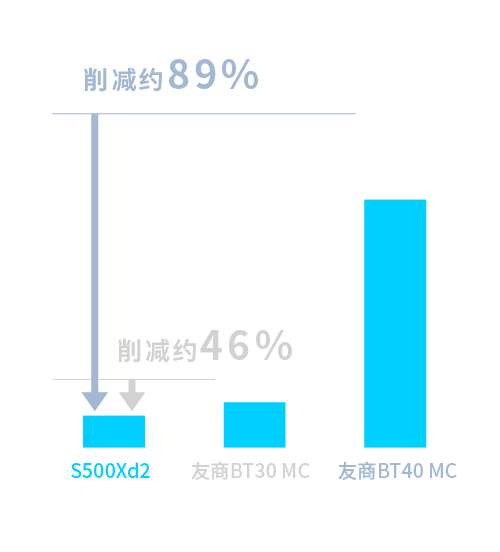

通过搭载电源再生系统和高效主轴马达，降低了电力消耗。
同时，省略无用功能，减少了空气消耗量。
为降低运行成本、实现环保制造做出贡献。
此外，产品拥有众多获批补贴案例。

•

  ※1 空气换算为电量时的数值
  ※用SPEEDIO加工逆变器外壳的案例之一。

• ■计算条件

  加工程序

  逆变器外壳

  ■主要加工内容

  平面加工

  D50面铣刀等

  钻孔

  D4.0钻头等

  铣削

  D20立铣刀等

  攻丝

  M5×0.8丝锥等

  ■加工示意图

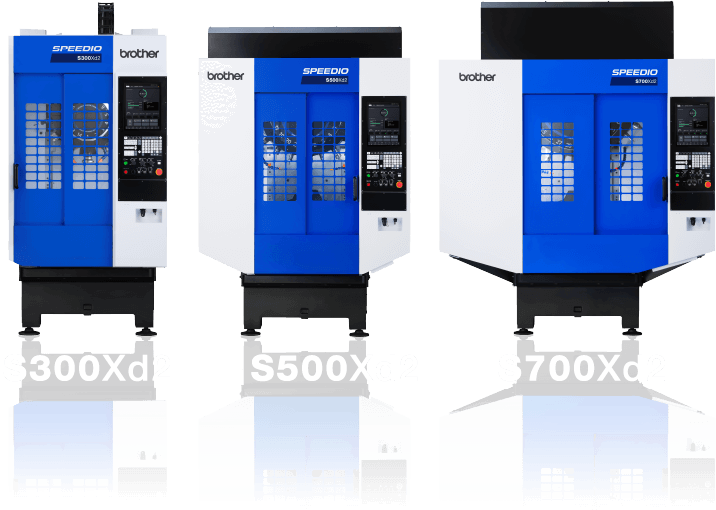

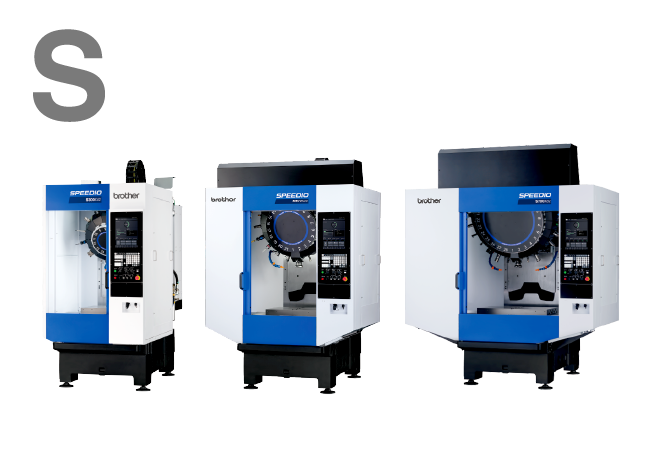

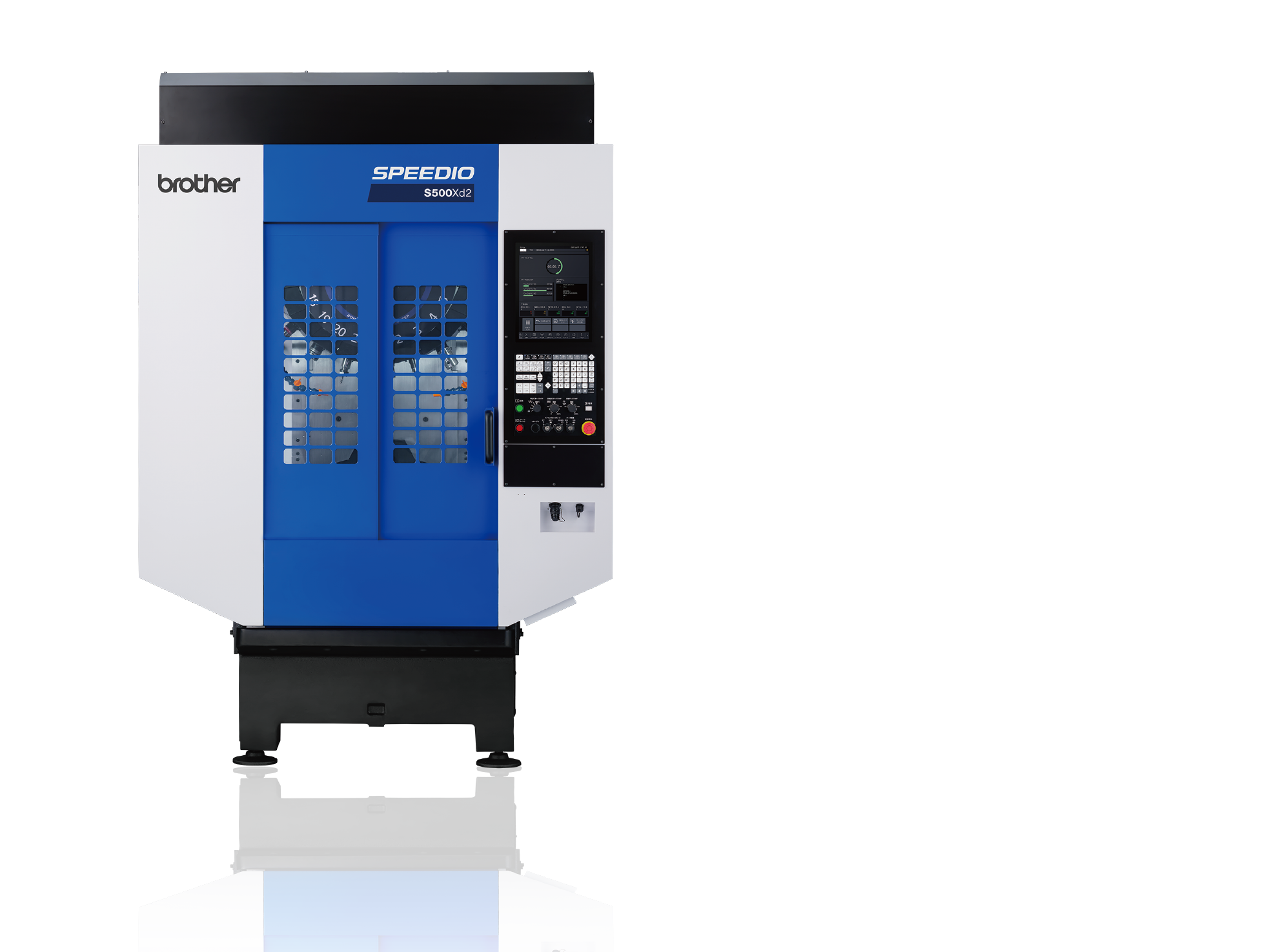

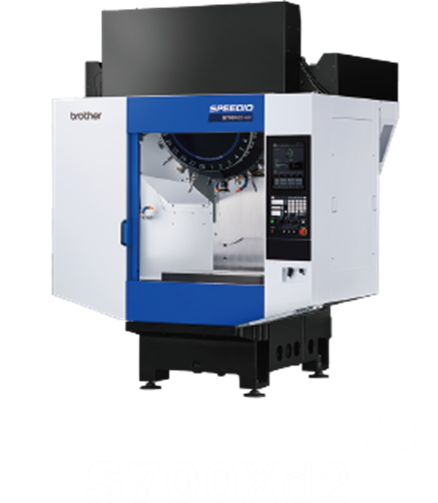

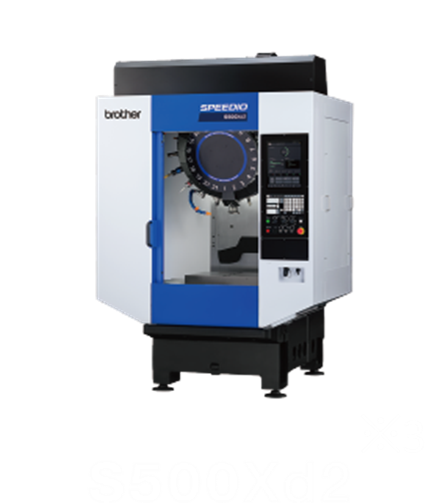

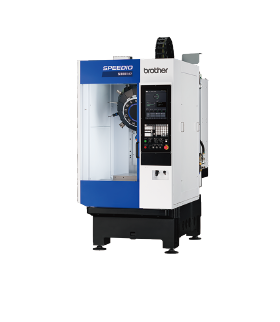

畅销机型“S系列”
规格详情

• 型号
•
•
•

• 主轴最高转速 (min^-1)

• 标配：12,000
  选配：10,000高扭矩
             16,000、27,000

• 标配：12,000
  选配：10,000高扭矩
             16,000、27,000^※1

• 标配：12,000
  选配：10,000高扭矩
             16,000、27,000^※1

• 各轴移动量 (mm)

• X:300 Y:450 Z:300

• X:500 Y:450 Z:300/380

• X:700 Y:450 Z:300/380

• 进给速度 (m/min)

• X/Y/Z : 50/50/56

• X/Y/Z : 50/50/56

• X/Y/Z : 50/50/56

• 所需占地面积 (mm)

• 1,080×2,161

• 1,560×2,081

• 2,050×2,081

• 刀具存储数量 (把)
• 14/21
• 14/21/28

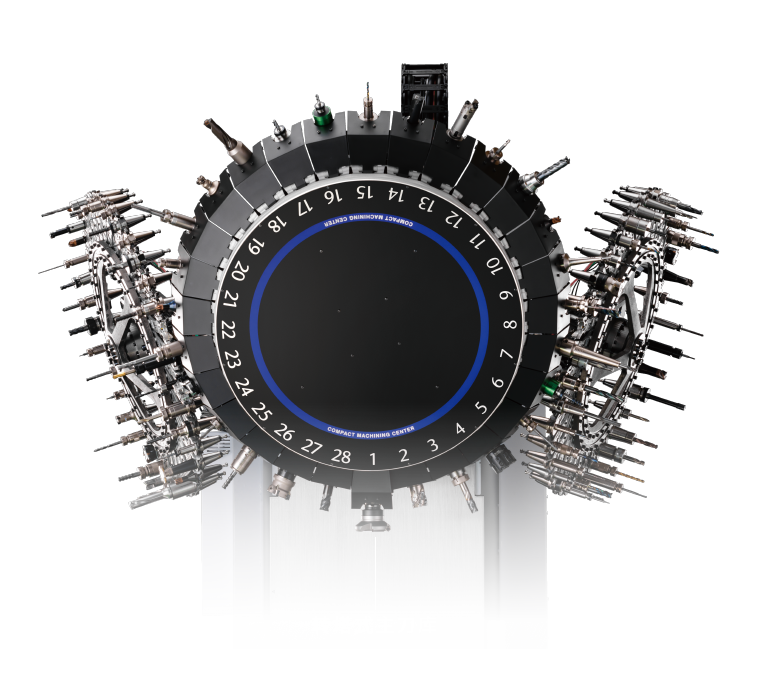

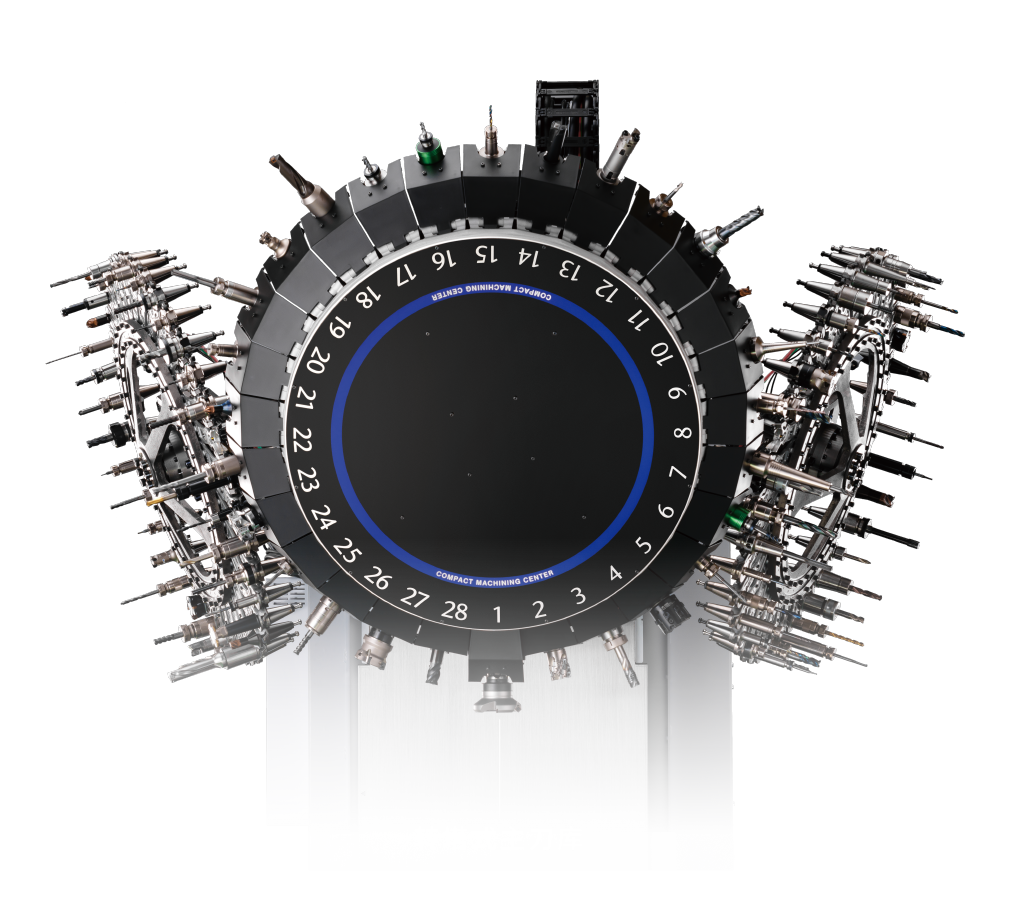

• 14/21/28/100

• 五轴联动 (5AX)
• 可选配
• 可选配
• 可选配

※1 无法选择Z轴行程380mm规格及100把刀规格。

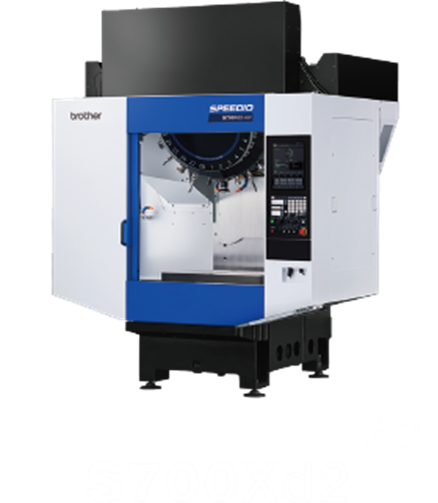

※2 S500Xd2/S700Xd2有中国产机型，具体规格请参考机型样本 👉︎中国产S系列样本下载

※1 无法选择Z轴行程380mm规格及100把刀规格。
※2 S500Xd2/S700Xd2有中国产机型，
具体规格请参考机型样本 👉︎中国产S系列样本下载

•
