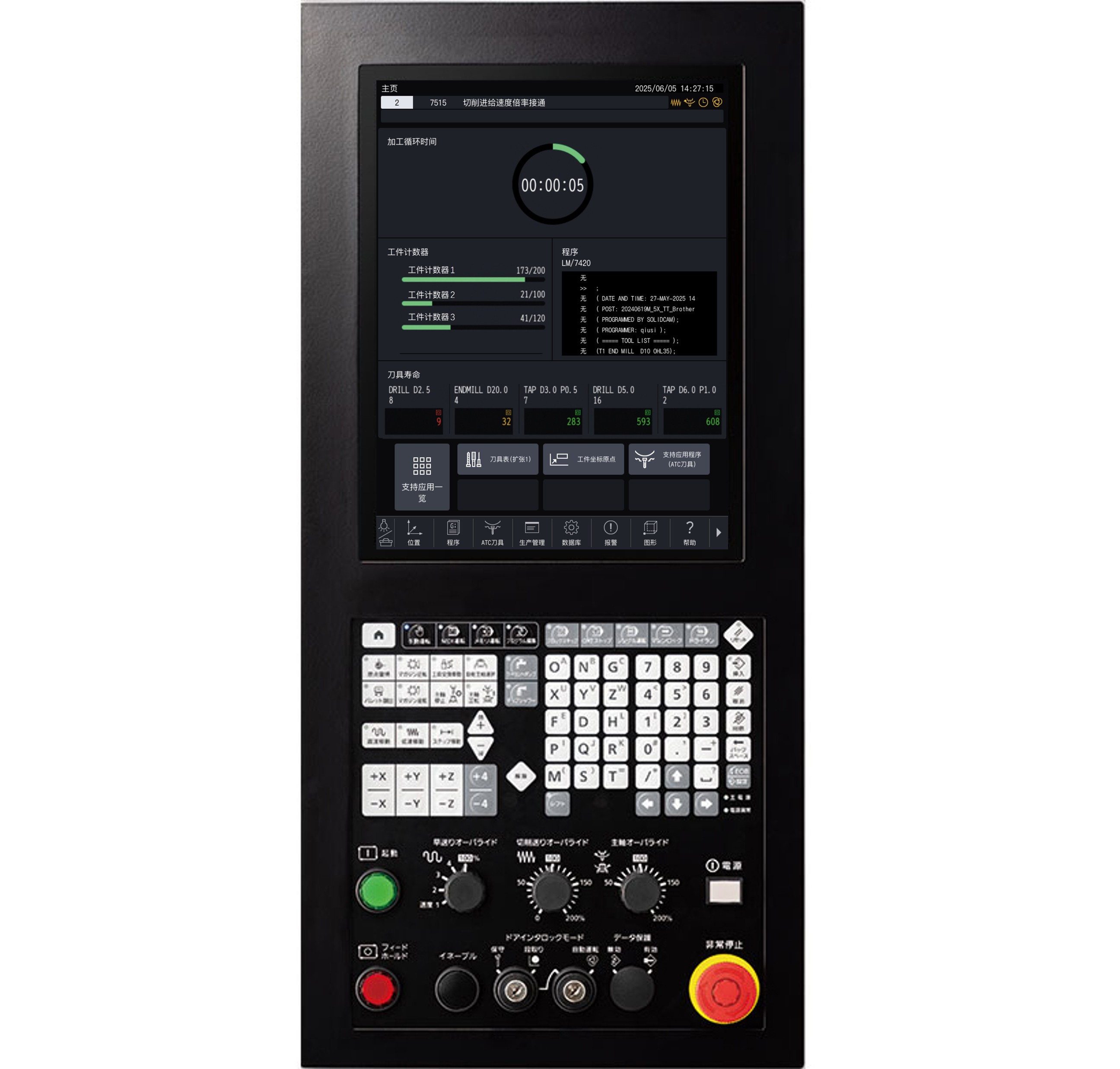

SPEEDIO CNC数控控制系统

CNC-D00

全新应用功能搭配15英寸立式触摸屏，实现直观操作体验

获得iF产品设计大奖

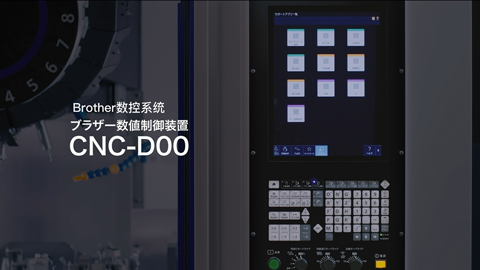

CNC-D00 产品介绍

CNC-D00 产品特点

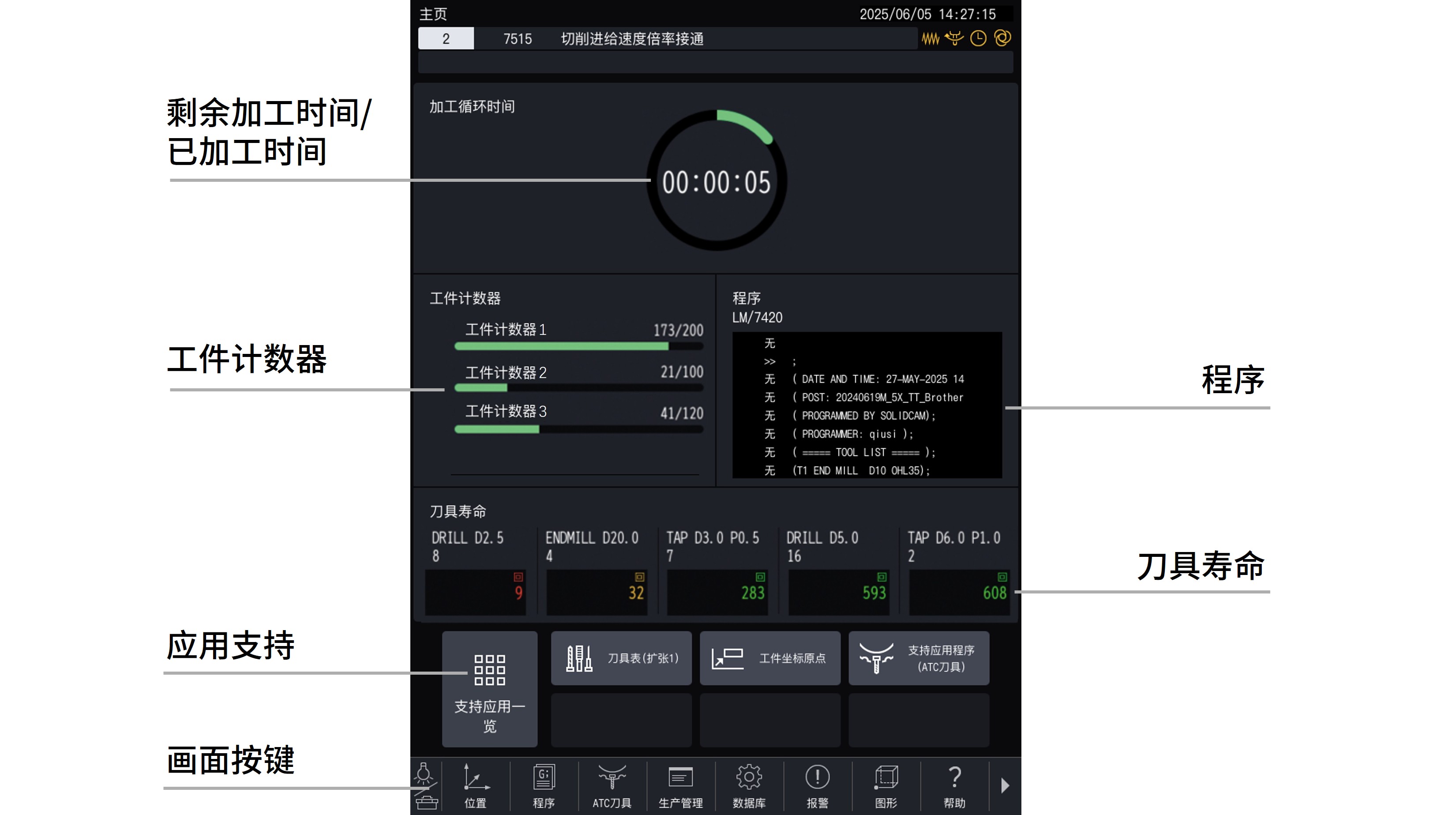

主界面

量产所需信息集中显示

全新设计的主界面作为所有操作的起点，将量产所需的各类信息整合呈现。界面支持自定义，操作更加便捷直观。

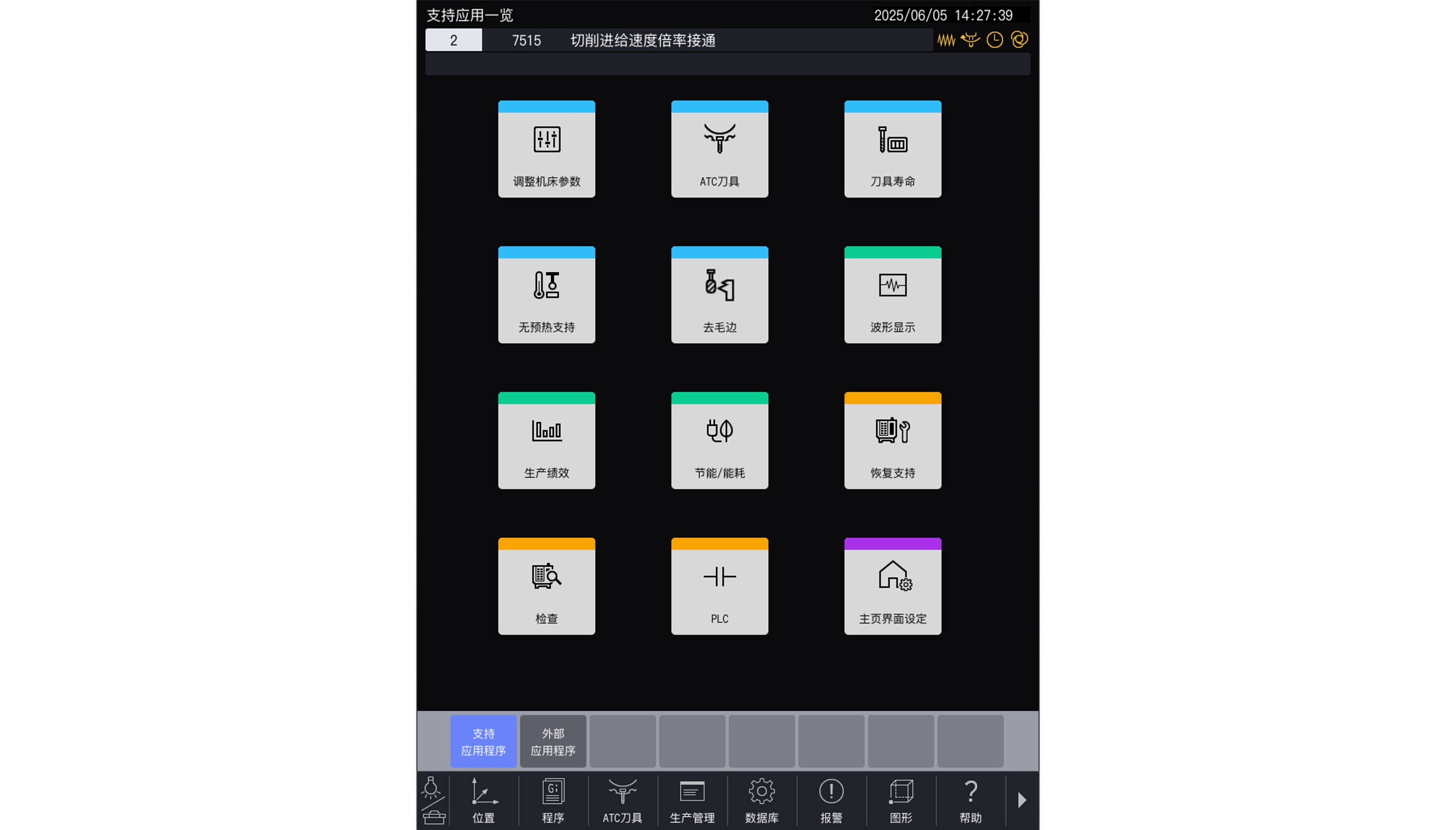

辅助应用

无需复杂操作，应用简洁易用

全新辅助应用提升了操作性与可视性。提供一屏完成刀具设置的ATC刀具应用、可视化显示生产实绩与运行状态的生产实绩应用等。即使是首次使用SPEEDIO的用户，也无需记忆复杂操作步骤。

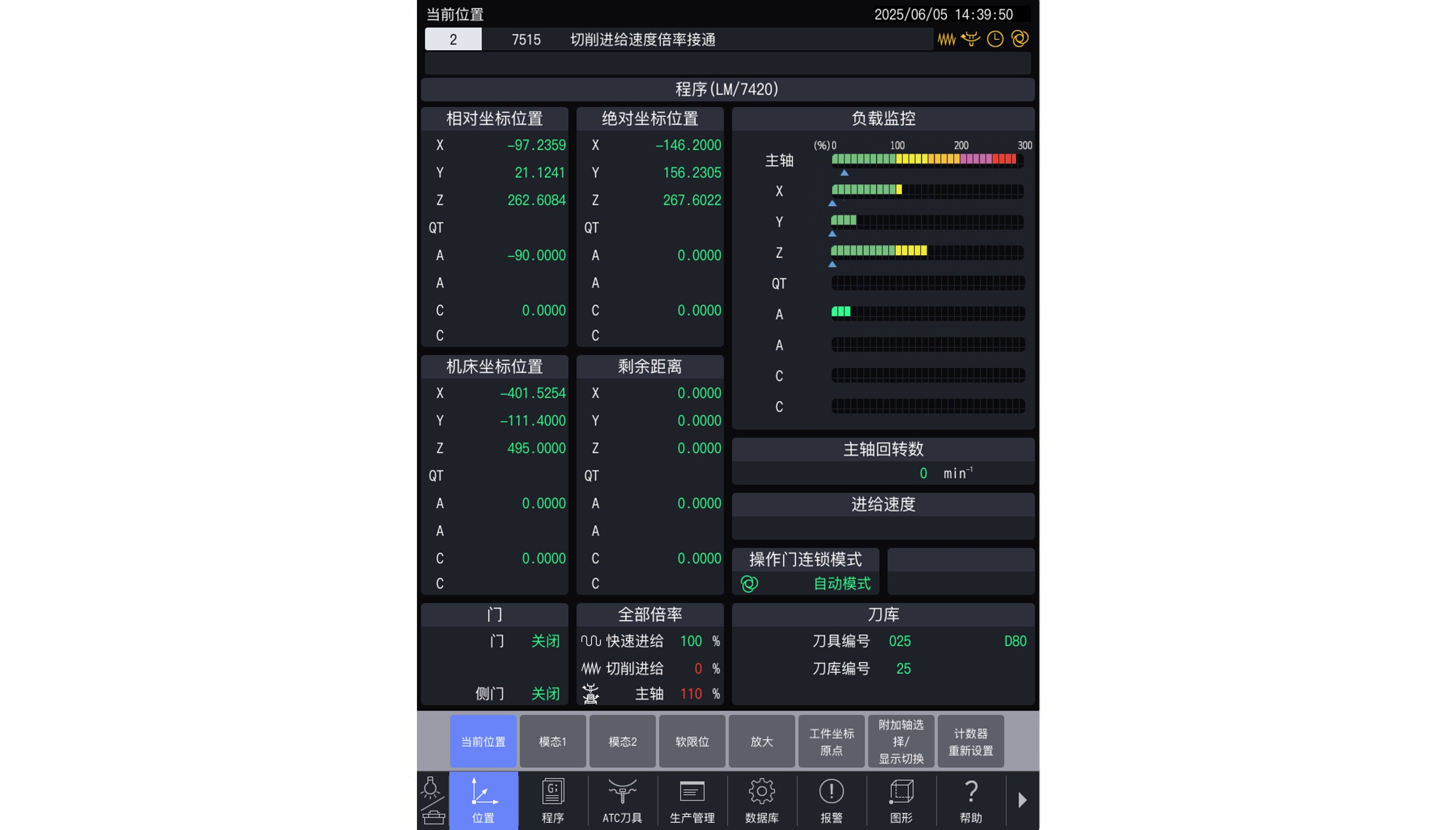

传统界面

沿用传统操作习惯的经典界面

提供沿袭旧机型布局的操作界面，即使是熟悉旧款机型的操作员也无需学习新的操作方式，即可上手使用。同时支持触摸操作，从新人到资深操作人员均可轻松适用。

解决生产现场问题的四大辅助包

调试准备辅助

高效完成加工前的工序准备
减少繁琐的准备工作

ATC刀具应用
刀具寿命应用
菜单编程
QWERTY软键盘
MDI运行多程序段支持
扩展内存容量
帮助键
记事本·计算器·文件浏览器

加工调整辅助

即使不熟练也能安心进行加工设置
调整功能确保稳定的加工精度

加工参数调整应用
加工模式设置
波形显示应用
热变位自动补偿
装载质量估算
绘图功能
刀具长度范围设置功能

生产辅助

适配各类生产需求的SPEEDIO
根据现场需求优化生产效率

缩短循环时间
加工负载监控功能
能耗应用
ATC监控功能
生产实绩应用
微小线段处理能力
强化网络功能
加工参数调整应用

恢复辅助

为紧急情况做好预防性维护
通过可靠管理减少停机时间

恢复支持应用
程序报警位置记忆
自动备份
报警历史记录
过载预测功能
维护通知功能
电机绝缘电阻检测功能
按键操作历史
缩短循环时间

规格

NC功能

操作	空运行机床锁定程序重启快速进给倍率切削进给倍率后台编辑画面截图操作等级外部输入/输出键 (选配) 　主轴倍率
编程	绝对/增量英制/公制坐标系设置倒角/圆角坐标旋转同步攻丝子程序程序轨迹描绘
测量	自动工件测量 ^※1 刀具长度测定
高速高精度	加工参数调整高精度模式AIII 高精度模式BI（预读160程序段）背隙补偿 (选配) 　高精度模式BII 　（预读1,000程序段，平滑路径补偿）
监控	加工负载监控 ATC刀具监控过载预测波形显示/外部输出热位移自动补偿系统II（X、Y、Z轴）生产实绩显示刀具寿命/备用刀具
维护	攻丝退回功能状态历史报警历史按键操作历史电机绝缘电阻检测刀具清洗过滤器堵塞检测
自动化·网络	计算机远程操作 OPC UA 主动通知内置PLC(LD/ST/FBD) (选配) 　CC-Link主站　CC-Link远程设备站　PROFIBUS DP从站　DeviceNet从站　PROFINET从站　EtherNet/IP从站
节能	自动断电待机模式切削液自动关闭机内照明自动关闭冲洗延时关闭
辅助应用	加工参数调整 ATC刀具刀具寿命波形显示生产实绩能耗恢复支持点检 PLC
辅助工具	文件浏览器记事本计算器快捷方式注册画面清除
NC语言方式限定功能	菜单编程局部坐标系扩展工件坐标系单向定位逆时间进给可编程数据输入刀具长度补偿刀具半径补偿比例缩放镜像功能外部子程序调用宏程序纸带运行多段跳转 (选配) 　亚微米指令 ^※2 　插入型宏　回转夹具偏置　倾斜面坐标设定 ^※3 　渐开线插补
对话方式限定功能	动作程序调度程序刀具自动选择切削条件自动设定刀具长度补偿量自动设定刀具半径补偿量自动设定未知数输入自动计算加工顺序控制

※1 测量仪器请由客户自行准备。
※2 选择亚微米指令时，无法切换至对话程序。
※3 可供添加的机型有限制。

NC规格

CNC数控系统类型		CNC-D00
控制轴数		5轴（X、Y、Z、附加轴2轴）
同时控制轴数	定位	5轴（X、Y、Z、附加轴2轴）
同时控制轴数	插补功能	·直线：4轴（X、Y、Z、附加轴1轴） ·圆弧：2轴 ·螺旋/圆锥插补：3轴（X、Y、Z） ·渐开线插补（选配）
最小设定单位		0.001mm、0.0001inch、0.001° 0.0001mm、0.00001inch、0.0001°（选配）
最大指令值		±999999.999mm、±99999.9999inch ±999999.9999mm、±99999.99999inch（选配）
显示		15寸彩色液晶触控式显示器
内存		500MB、3GB（选配）※程序与数据库合计
外部通信功能		USB接口、以太网、RS232C（选配）
程序存储数量		4,000条（程序与数据库合计）
程序格式		NC语言方式、对话式（参数切换）可从对话式程序转换至NC语言程序

CNC数控系统类型		CNC-D00v(DB)
控制轴数		5轴（X、Y、Z、附加轴2轴）
同时控制轴数	定位	5轴（X、Y、Z、附加轴2轴）
同时控制轴数	插补功能	·直线：5轴（X、Y、Z、附加轴2轴） ·圆弧：2轴 ·螺旋/圆锥插补：4轴（直线3轴+附加轴1轴、直线2轴+附加轴2轴） ·渐开线插补（选配）
最小设定单位		0.0001mm、0.00001inch、0.0001°
最大指令值		±999999.9999mm、±99999.99999inch
显示		15寸彩色液晶触控式显示器
内存		3GB※程序与数据库合计
外部通信功能		USB接口、以太网、RS232C（选配）
程序存储数量		4,000条（程序与数据库合计）
程序格式		NC语言方式 ※没有对话功能
